탄성받침

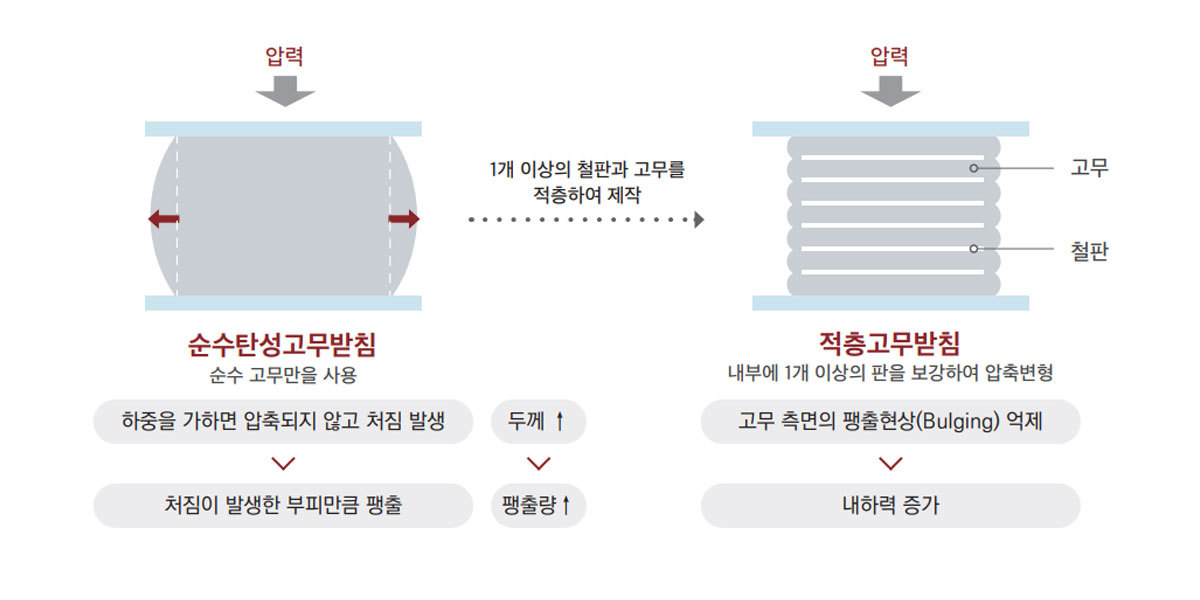

교량지지용 탄성받침
C형(일체형) 탄성받침의 장점
고무패드 외부에 보강 강판이 있어 보강 강판과 상하부 플레이트를 볼트로 고정시킨 일체형 탄성받침
- 받침의 기능향상 및 안정성 확보
- 기존 탄성받침(B형)에서 발생했었던 미끄러짐이나 들뜸(Roll-Over)
현상이 발생하지 않음
B형(분리형) 탄성받침의 문제점

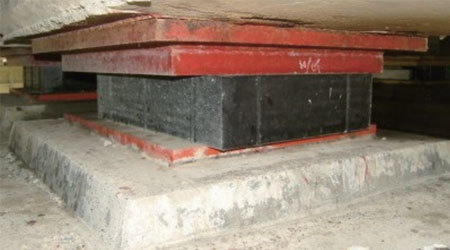

탄성패드와 상하판이 분리되는 형식
탄성패드가 전단변형 후에 복원되는 과정에서 상하판과 사이에 미끄러짐 현상에 의해 상하판을 벗어나 빠져나와 분리되는 문제점

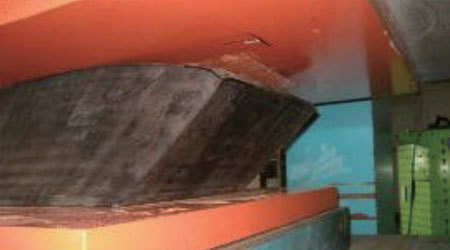

롤오버 현상
상시와 지진시 탄성패드의 전단변형시 끝단이 말려올라가는 현상이 발생해 지압면적의 감소와 이물질이 삽입되어 안정성이 저하되는 문제점

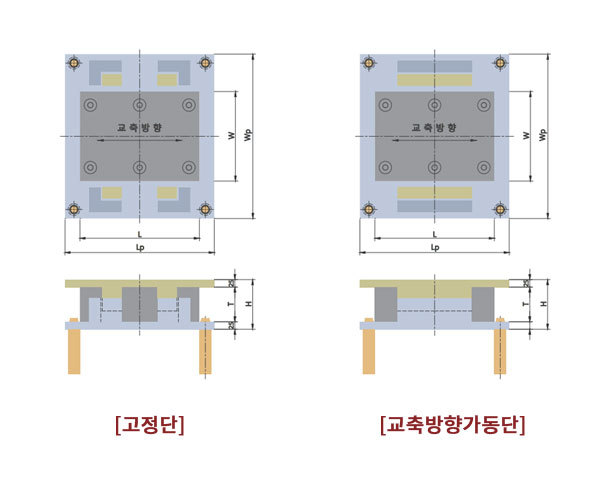

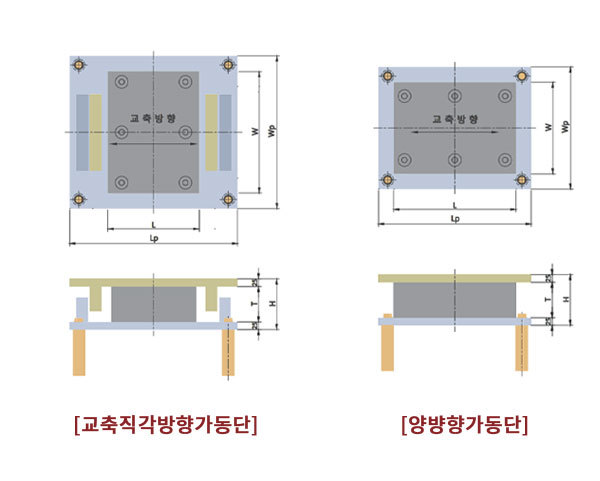

탄성받침 설계도

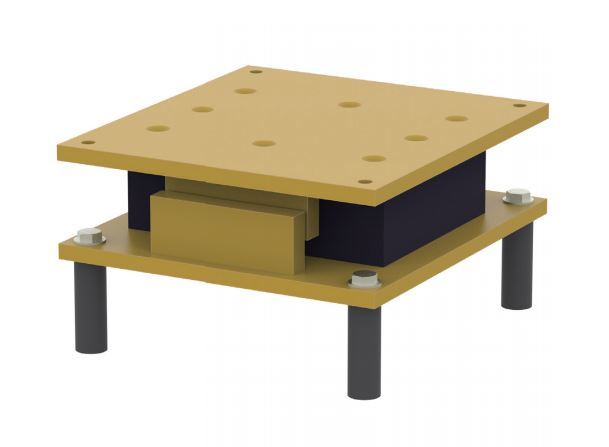

일체형 탄성받침 조립도
- 탄성받침의 전단 변형율은 탄성받침 유효 고무두께의 70%를 초과할 수 없다.
- 최대, 최소 허용압축응력은 KS F 4420에 준한다.
- 내부 보강판과 고무 덮개의 두께는 KS F 4420에 준한다.

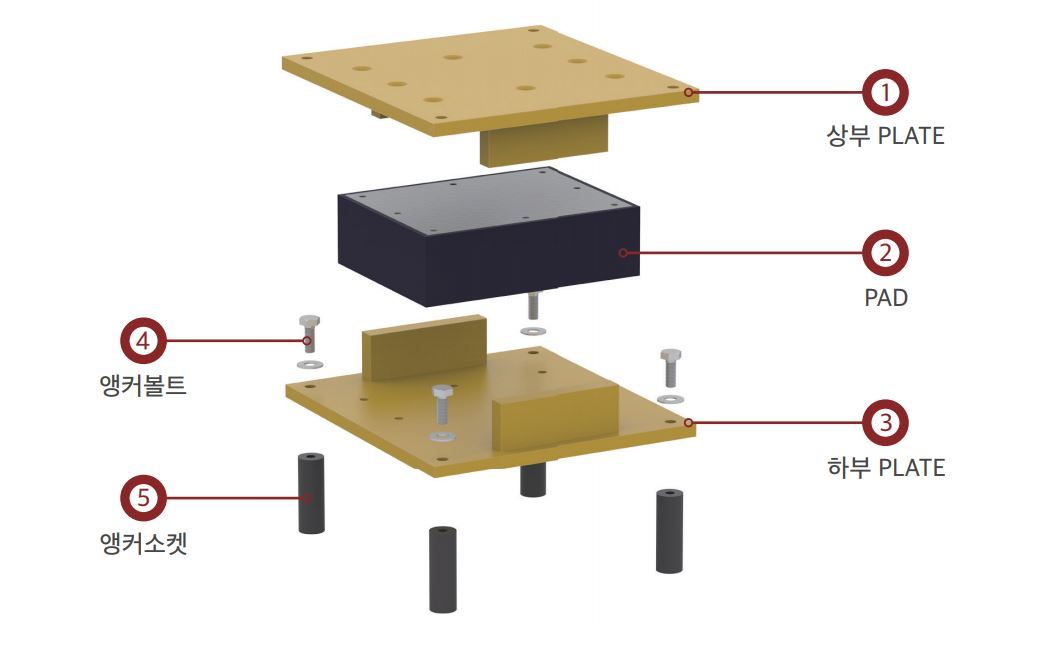

일체형 탄성받침 분해도
| 번호 | 품명 | 재질 |
|---|---|---|
| 1 | PAD상부 PLATE | SM490 또는 동등이상 |
| 2 | PAD | 합성고무 또는 천연고무 |
| 3 | 하부 PLATE | SM490 또는 동등이상 |
| 4 | 앵커볼트 | 10.9 Grade 또는 동등이상 |
| 5 | 앵커소켓 | SS400 또는 동등이상 |

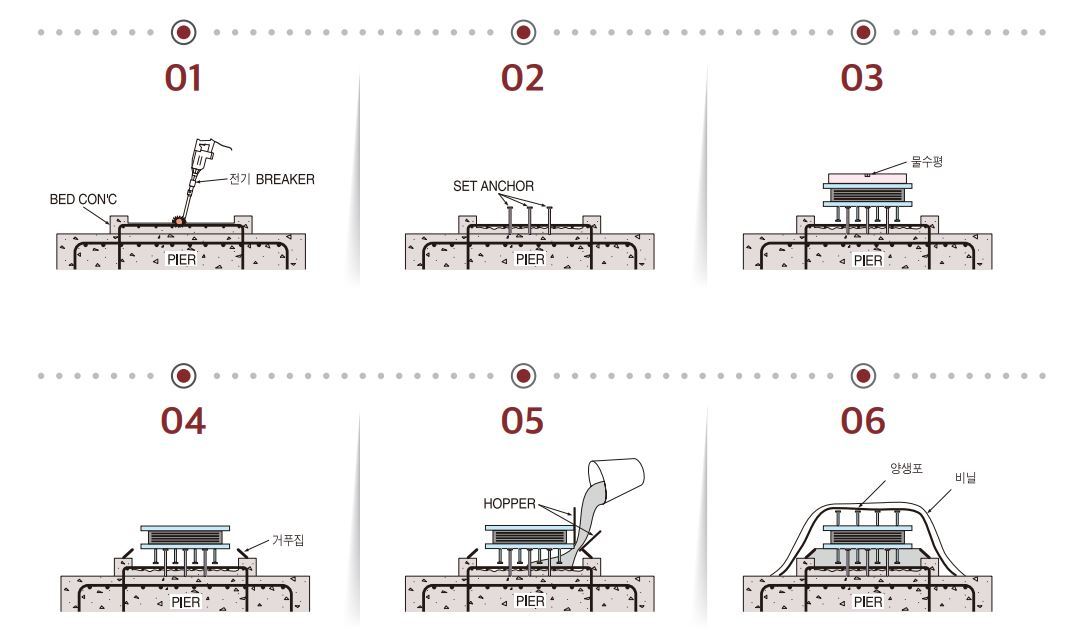

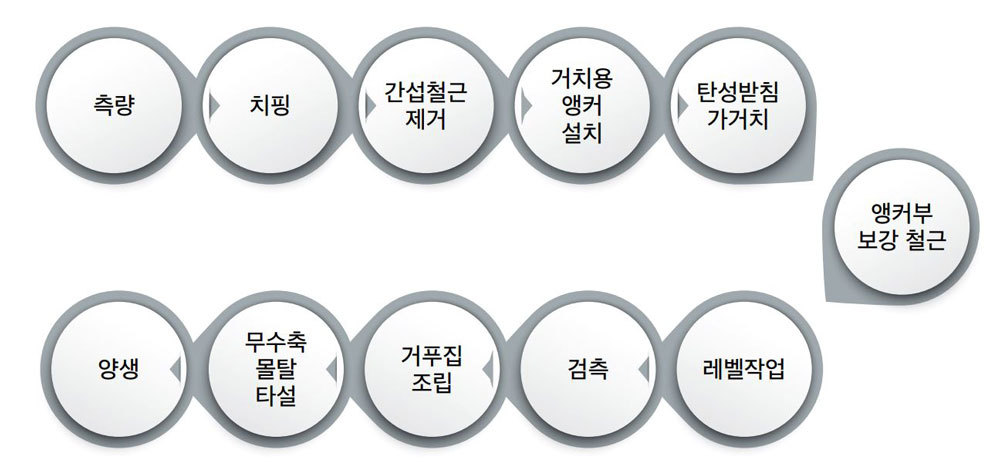

탄성받침 설치순서도
